MONTAGGIO ENSAVE
Schema di connessioni EnSave
-
SEMPLICE INSTALLAZIONE
Il tuo sistema fotovoltaico di semplice e veloce installazione.
-
NON NECESSITA DI AUTORIZZAZIONI
Energia elettrica gratuita e sostenibile, senza nessuna pratica burocratica!
Scopri le fasi della configurazione
FASE 1
Batterie
-

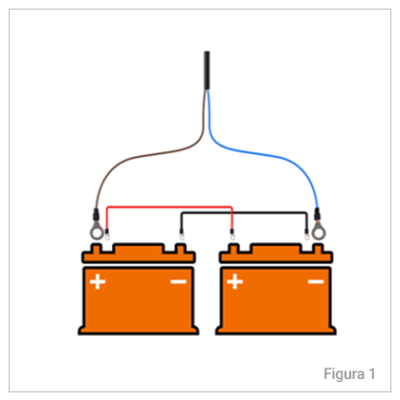

Collegare le batterie in parallelo.
Connettere insieme i poli positivi (+) delle batterie ed i poli negativi delle batterie (-).
Come nella seguente Figura 1:
![installazione-sistema-fotovoltaico-energy-save-figura-1 installazione-sistema-fotovoltaico-energy-save-figura-1](https://www.ensave.it/wp-content/uploads/elementor/thumbs/installazione-sistema-fotovoltaico-energy-save-figura-1-py6dborqwb4vhs28e1lb8186im7v1i21afk7sfm5cw.png)
FASE 2
Regolatore
-

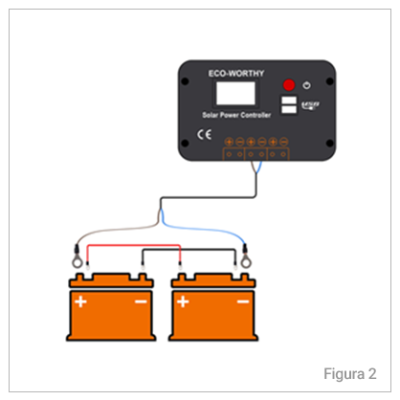

Connettere il polo positivo (+) ed il polo negativo (-) delle batterie al Regolatore di Carica negli slot dove sono raffigurate le batterie.
Come nella seguente Figura 2:
![installazione-sistema-fotovoltaico-energy-save-figura-2 installazione-sistema-fotovoltaico-energy-save-figura-2](https://www.ensave.it/wp-content/uploads/elementor/thumbs/installazione-sistema-fotovoltaico-energy-save-figura-2-py6db7unhahposqt4ua0z5hvtoj96y6v83th5gb8gw.png)
FASE 3
Pannelli
-

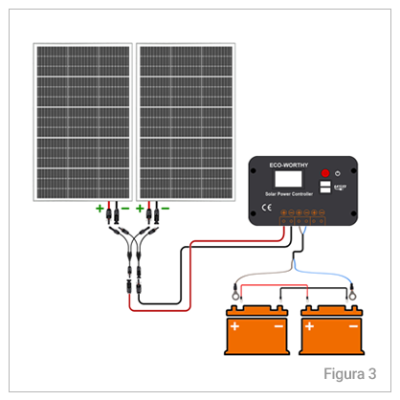

Collegare in parallelo i pannelli fotovoltaici utilizzando i connettori in dotazione.
Connettere insieme i poli positivi (+) dei pannelli ed i poli negativi dei pannelli (-) e successivamente collegare il polo positivo (+) ed il polo negativo (-) dei pannelli al Regolatore di Carica.
Come nella seguente Figura 3:
![installazione-sistema-fotovoltaico-energy-save-figura-3 installazione-sistema-fotovoltaico-energy-save-figura-3](https://www.ensave.it/wp-content/uploads/elementor/thumbs/installazione-sistema-fotovoltaico-energy-save-figura-3-py6db5yz3mf51ktjftgru5yymwsirjzejuii6we0tc.png)
FASE 4
Inverter
-

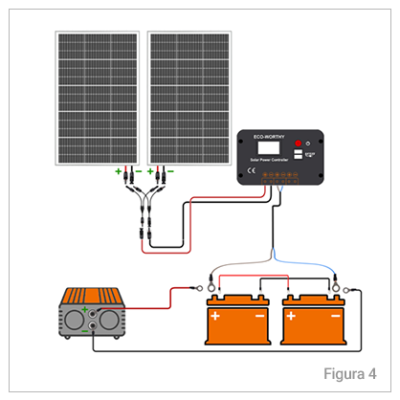

Collegare le batterie all'Inverter e cioè il polo positivo delle batterie al connettore positivo dell'inverter ed il polo negativo delle batterie al connettore negativo dell'inverter.
Come nella seguente Figura 4:
![installazione-sistema-fotovoltaico-energy-save-figura-4 installazione-sistema-fotovoltaico-energy-save-figura-4.png](https://www.ensave.it/wp-content/uploads/elementor/thumbs/installazione-sistema-fotovoltaico-energy-save-figura-4-py6dbj4prax5k4afaz5jt2neyaznrbfn9nnawruie8.png)
FASE 5
Elettrodomestici
-

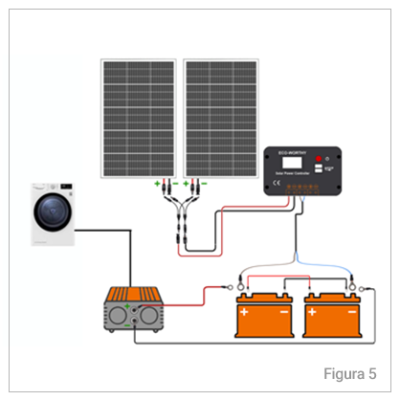

Collegare l'elettrodomestico prescelto (asciugatrice o lavatrice o lavastoviglie ecc.) tramite la sua spina di corrente alla presa presente nell'inverter.
Come nella seguente Figura 5:
![installazione-sistema-fotovoltaico-energy-save-figura-5 installazione-sistema-fotovoltaico-energy-save-figura-5.png](https://www.ensave.it/wp-content/uploads/elementor/thumbs/installazione-sistema-fotovoltaico-energy-save-figura-5-py6db5yz3mf51ktjftgru5yymwsirjzejuii6we0tc.png)
FASE 6
Verifica
- Assicurarsi una corretta carica dei pannelli visionabile dal Regolatore di Carica, accendere l'inverter e avviare l'elettrodomestico scelto.
